一、项目简介

四川残联体育训练中心总建筑面积约5267.84平方米，主体为钢筋混凝土框架结构，屋盖为钢网架结构；主体地上局部三层，地下局部一层，建筑总高度为17.5米。综合馆单边跨度最小45米，最大跨度61.5米。馆内设固定座位1500座，设新闻发布、控制、休息、医疗、药检、休息室等各种功能用房.

二、使用环境及用户要求

四川残联体育训练中心层高约15米左右，训练场地在中心区，观众席在训练场地两侧，中心区无法吊装，空调通风系统布置只能四周布置，四周的顶部梁、管道复杂，遇到梁需要向上绕开,因此要求送风射程约22米。

三、设备参数

根据四川残联体育中心的面积高度和冷量要求，采用四台组合式空调机组，冷暖系统，每台风量30000m3/h，机外余压600Pa。

四、送风方案

1、此场馆高大空间，结构复杂，决定选用易安装的法瑞管道式布风口，管道式布风口重量轻，对结构承载小，安装简单快捷，安装费用低。

2、根据安装现场，管道式布风口标高为+13.00m，为了保证管道式布风口的出风效果， 本方案采用SP4.0排孔出风模式+SP7.0射流喷口出风模式相结合送风。通过排孔出风对近距离的观众席均匀送风，通过射流气流出风对远距离的观众席及中心场区均匀送风，射流喷口可以保证对大面积空间进行远距离、大流量的送风。

3、为了提高场馆整体的美观，管道式布风口采用外支撑系统，不使用时管道仍保持圆形。

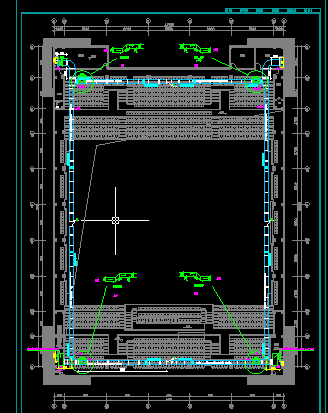

五、设计图
