一、 项目简介

诺和诺德总部位于丹麦首都哥本哈根，分布于70个国家，产品销售遍布179个国家。在欧美均建有生产厂。诺和诺德的历史可追溯至1923年。近80年来，诺和诺德不断运用先进的生物技术完善胰岛素研究和生产手段，取得突破性进展，成为这领域的先驱。诺和诺德的产品60年代初就已进八中国市场。1994年初，诺和诺德董事会通过了在中国实施战略投资的计划，在北京建立诺和诺德(中国)制药有限公司总部和生物技术研究发展中心，并在天津兴建现代化生产工厂。本项目为其医药实验室。

二、 使用环境

该实验室位于哥本哈根，占地面积约1500m2，建筑面积约4500m2，共三层，主要功能为化学医药研发实验室和研发办公。根据医药实验室的设计规范要求需要对实验室的温度、湿度、噪音，风速有一定的控制措施。

三、 设备参数

本实验楼空调冷负荷为1300kW，空调热负荷为900kW。由于建筑物空间有限，无机房位置，故冷热源选用了两台风冷热泵机组，单台制冷量720kw(标准工况)，制冷剂选用环保冷媒R407C。为了节省能源以及根据精确控制房间的温度湿度，空调系统设计成VAV系统。

四 、FAERY方案

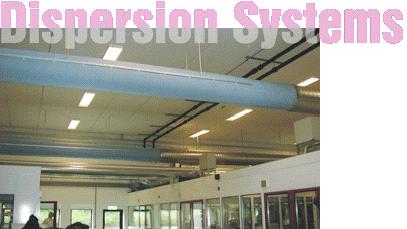

由于实验室的橱柜里放置药品会产生异味，为了排出异味，需要设排风系统。排出空气的同时需要向室内补充干净的空气。药品实验对卫生需要很高。传统的金属风管系统，很容易结露，露水积累到一定的程度，容易滋生细菌和霉菌。恶化了实验室的卫生条件。而用法布瑞克管道式布风口替代后，由于送风通过整个分布器的表面渗透送风，不会出现凝结问题。送风选用Faery Duct CS条缝渗透式管道式布风口，选用H型安装。送出来自VAV空调系统的空气。

使用法布瑞克管道式布风口后，与传统的金属风管系统相比，它具有明显的优势，使用渗适型管道式布风口，送风能透过整个分布器向室内扩散。送风非常均匀，能充分保证实验室内的气候条件。工作区的风速低于0.2m/s，避免送风对粉剂药物在实验过程被吹散。工作人员没有吹风感，提高了工作效率。空气流量能够能够在20-100％的范围内变化，而且不会产生任何空气分布不均的问题。
