一 项目简介

杭州广电中心位于钱江新城5 号地块.该地块东临婺江路.西邻新城城市花园.北临市消防支队和医疗用地。

二 使用环境

杭州广电中心分主楼、副楼和裙楼三部分，总建筑面积24 万m2，主体为钢结构，主楼高度99.9m。

1. 广电中心游泳馆设在裙楼第四层，建筑面积592 m2，一外墙为透明玻璃幕墙结构，三内墙为混凝土结构，屋面为钢架结构，吊顶采用纤维材质的腹膜吊顶。馆内净高4m。
2. 馆内常年相对湿度大于75%。

三 FAERY方案

游泳馆在夏季及过渡季由于室外温度较高，游泳馆一般不存在结露问题，在室外温度较低的冬季，相对湿度大于70%以上，在腹膜吊顶表层会产生低于露点温度的结露现象；根据《体育建筑设计规范》规定：“游泳馆池区气流速度≯0.2m/s”，由于馆内净高较低，法瑞管道式布风口安装位置在距地面3.2m 处，必须考虑法瑞管道式布风口出风风速≯1m/s。

a：防结露设计

游泳馆冬季产生的结露问题，传统的解决办法是增设除湿设备，以降低馆内含湿量，达到防结露的目的，但是，增设除湿设备，会增大设备的初期投资和占用馆内空间；在冬季较冷季节，防结露效果并不显著。FAERY 法瑞管凭借自身的优越性、专业的CFD 模拟软件技术，在具有丰富经验设计师的专业化设计、试验后，为本游泳馆设计出了一套特有的出风技术。沿每个法瑞管道式布风口支系统，分别在法瑞管道式布风口的上表面设置两条相同角度、相同宽度的条缝送风口，送风口的出风以均匀的出风风速吹向腹膜吊顶，扫除吊顶表层的湿气，解决腹膜吊顶结露的问题。

b：出风口设计

根据本工程特点，法瑞管出风风速≯1m/s，我们选用MeshFlow（条缝出风模式），具有：出风风速小、出风均匀、射程短等特点。在每根法瑞管支系统上沿法瑞管道式布风口长度方向设置等宽的条缝出风口，使空调出风到达馆内的每一个空调区域，保证空间内空气温度、风速均匀。本工程应用的条缝送风口，是我们研发团队经过不断的努力试验将条缝进行了改进，改进后的条缝出风口阻力更小、条缝各点出风风速误差更小、出风更均匀、风速更易控制。

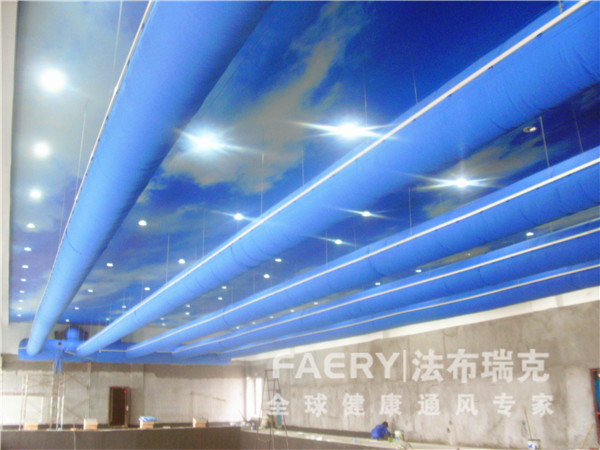

四、项目图片
